中板式喂料機結構

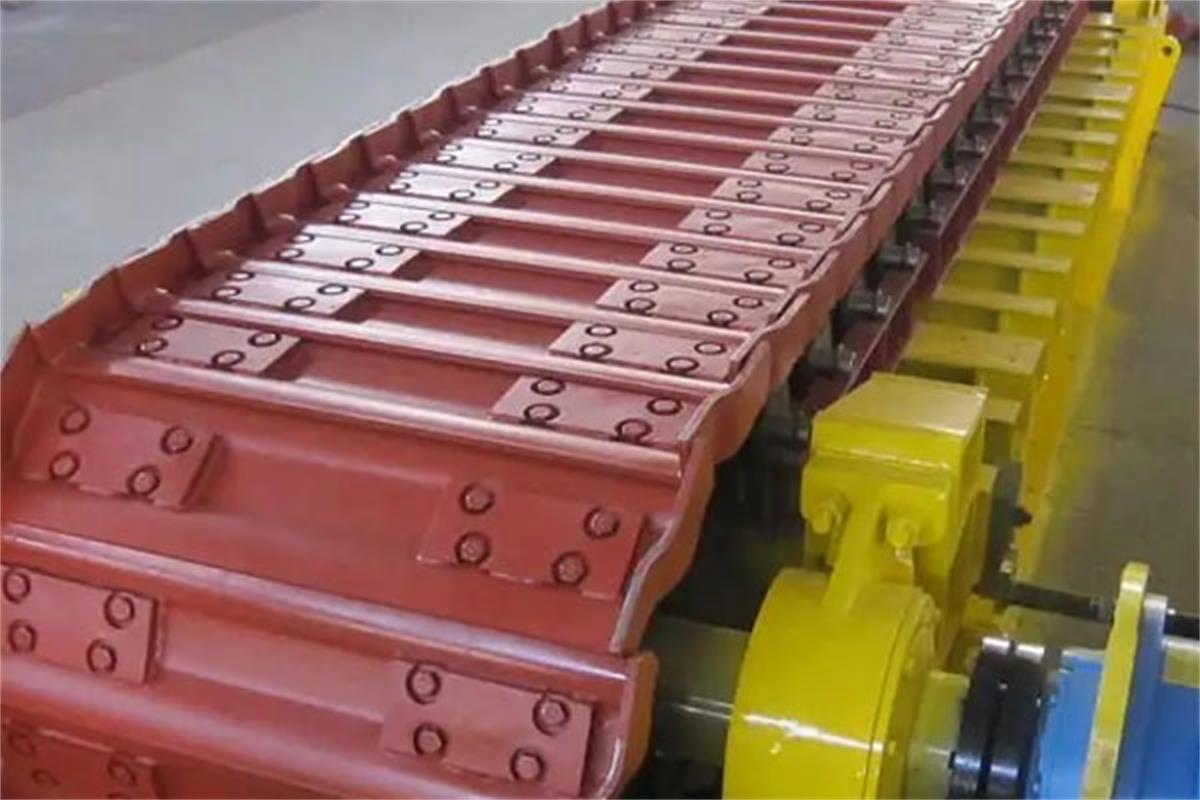

中板式喂料機也稱為中板式給料機,是由驅動部分、頭部裝置、鏈板裝置、支架裝置、欄板裝置、尾部裝置等六大部件組成的。
- 中板式喂料機頭部裝置:頭部支架是采用整體焊接件,加工方便,穩定性好、下料流暢,同時軸承座使用合箱式結構,便于組裝、維修。
- 鏈板裝置:承載板用錳鋼制作,具有耐高溫、耐磨損,能承受一定沖擊力,銷軸和套筒為40Gr材料,經調質、淬火工序加工而成,增強了鏈和的耐磨性各抗拉強度,延長了使用壽命,同時配制壓配式油杯,加油方便,滾輪內裝有軸承,這樣整套面受力分布均勻,運行阻力減小,能耗隆低。
- 中板式喂料機驅動部分是整機的動力部分,由于所匹配的為調速電機,從而可改變運行速度,而調整輸送量大小,滿足了生產能力需要,同時采用了棒銷連軸器、柱銷連軸器的傳動,因而對行星齒輪減速器、調速電機具有緩沖作用,延長了使用壽命。
- 支架裝置:支架部分為整體焊接鋼架,強度高,穩定性好,由于考慮運輸難度,當輸送長度大于12m時,分段處理,安裝時由用戶把支承角鋼及導軌按要求焊牢于支架上,從而保證整機剛性、穩定性好,滿足運行平穩要求。
- 欄板裝置:欄板具有擋料和防塵,起到減少環境污染、防止小塊物料落下的作用。
- 尾部裝置:尾架為整體焊接鋼架,具有加工方便,剛性、穩定性好等優點,尾軸承座同樣采用合箱式結構,給組裝、維修帶來了方便,由于張緊裝置采用調節螺桿加壓縮彈簧,在工作中,運行部件時該處于張緊狀態。
中板式喂料機技術性能
規格型號 | 生產能力 | 物料粒度 mm | 運行速度 m/s | 輸送長度 mm | 電機型號 | 功率KW | 減速度型號 |
BL400 | 20 | 130 | 0.8-3 | ~10 | JZT-31-4 | 2.2 | JZQ250 |
>10-20 | 32-4 | 3 | 350 | ||||
>20-30 | 41-4 | 4 | 350 | ||||
>30-40 | 42-4 | 5.5 | 400 | ||||
BL500 | 25 | 150 | 0.8-3 | ~10 | 32-4 | 3 | 350 |
>10-20 | 41-4 | 4 | 400 | ||||
>20-30 | 42-4 | 5.5 | 400 | ||||
>30-40 | 51-4 | 7.5 | 500 | ||||
BL650 | 35 | 200 | 0.8-3 | ~10 | 41-4 | 4 | 400 |
>10-20 | 42-4 | 5.5 | 500 | ||||
>20-30 | 51-4 | 7.5 | 500 | ||||
>30-40 | 52-4 | 10 | 650 | ||||
BL800 | 55 | 280 | 0.8-3 | ~10 | 42-4 | 5.5 | 500 |
>10-20 | 51-4 | 7.5 | 650 | ||||
>20-30 | 52-4 | 10 | 650 | ||||
>30-40 | 61-4 | 13 | 750 |
