電機振動輸送機用途及特點
DZS型電機振動輸送機、輸送槽為U形槽和管形兩種。槽底可改為傾斜式,槽可加蓋,可制成一點進料多點排料,成多點進料一點排料一點排料,排料口可為直式、側斜式或下彎式,排料口可設置形式閘門??稍O置多層輸送或加層篩網(wǎng)。配用變頻調速器,可實現(xiàn)運行中調速。
電機振動輸送機技術參數(shù)
型 號 | 生產(chǎn)率(t/h) | 輸送距離(mm) | 振動頻率(r/min) | 振幅 | 電壓(V) | 功率(kw) | 重量(kg) |
DZS30-250 | 30 | 2500 | 960 | 4-6 | 380 | 2×0.4 | 410 |
DZS30-300 | 25 | 3000 | 2×0.4 | 490 | |||
DZS50-350 | 50 | 3500 | 2×0.75 | 650 | |||
DZS50-400 | 40 | 4000 | 2×0.75 | 740 | |||
DZS50-450 | 30 | 4500 | 2×0.75 | 840 | |||
DZS50-500 | 80 | 5000 | 2×1.5 | 1050 | |||
DZS50-550 | 70 | 5500 | 2×1.5 | 1150 | |||
DZS50-600 | 60 | 6000 | 2×1.5 | 1250 | |||
DZS50-650 | 50 | 6500 | 2×1.5 | 1350 | |||
DZS50-700 | 40 | 7000 | 2×1.5 | 1450 | |||
DZS50-750 | 30 | 7500 | 2×1.5 | 1550 | |||
DZS70-800 | 145 | 8000 | 2×2.2 | 2400 | |||
DZS70-850 | 135 | 8500 | 2×2.2 | 2550 | |||
DZS70-900 | 125 | 9000 | 2×2.2 | 2700 | |||
DZS70-950 | 110 | 9500 | 2×2.2 | 2850 | |||
DZS70-1000 | 100 | 10000 | 2×2.2 | 3000 |

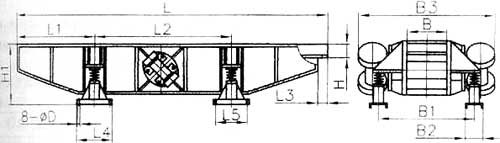

外形及安裝尺寸
型號 | L | L1 | L2 | L3 | L4 | L5 | H | H1 | H2 | B | B1 | B2 | B3 | Φ |
DZS30-250 | 2500 | 750 | 1000 | 150 | 400 | 350 | 100 | 475 | 53 | 300 | 780 | 120 | 1080 | 24 |
DZS30-300 | 3000 | 875 | 1250 | 150 | 400 | 350 | 100 | 475 | 53 | 300 | 780 | 120 | 1080 | |
DZS50-350 | 350 | 1000 | 1500 | 150 | 450 | 400 | 100 | 630 | 60 | 500 | 980 | 140 | 1280 | |
DZS50-400 | 400 | 1250 | 1500 | 150 | 450 | 400 | 100 | 630 | 60 | 500 | 980 | 140 | 1280 | |
DZS50-450 | 450 | 1375 | 1750 | 150 | 450 | 400 | 100 | 630 | 60 | 500 | 980 | 140 | 1280 | |
DZS50-500 | 500 | 1500 | 2000 | 150 | 500 | 450 | 150 | 795 | 65 | 500 | 1080 | 160 | 1480 | |
DZS50-550 | 5500 | 1750 | 2000 | 150 | 500 | 450 | 150 | 795 | 65 | 500 | 1080 | 160 | 1480 | |
DZS50-600 | 6000 | 1750 | 2500 | 150 | 500 | 450 | 150 | 795 | 65 | 500 | 1080 | 160 | 1480 | |
DZS50-650 | 650 | 2000 | 2500 | 150 | 500 | 450 | 150 | 795 | 65 | 500 | 1080 | 160 | 1480 | |
DZS50-700 | 7000 | 2000 | 3000 | 150 | 500 | 450 | 150 | 795 | 65 | 500 | 1080 | 160 | 1480 | |
DZS50-750 | 7500 | 2250 | 3000 | 150 | 500 | 450 | 150 | 795 | 65 | 500 | 1080 | 160 | 1480 | |
DZS70-800 | 8000 | 2375 | 3250 | 150 | 550 | 500 | 200 | 955 | 70 | 700 | 1300 | 180 | 1680 | |
DZS70-850 | 8500 | 2625 | 3250 | 150 | 550 | 500 | 200 | 955 | 70 | 700 | 1300 | 180 | 1680 | |
DZS70-900 | 9000 | 2750 | 3500 | 150 | 550 | 500 | 200 | 955 | 70 | 700 | 1300 | 180 | 1680 | |
DZS70-950 | 9500 | 2875 | 3750 | 150 | 550 | 500 | 200 | 955 | 70 | 700 | 1300 | 180 | 1680 | |
DZS70-1000 | 1000 | 3000 | 4000 | 150 | 550 | 500 | 200 | 955 | 70 | 700 | 1300 | 180 | 1680 |
