圓振動篩簡介
YZDS系列圓振動篩是一種高精度細粉篩分設備,全封閉結構,適用于粒、粉、粘液等物料的篩分過濾。
圓振動篩特點
- 圓振動篩結構新穎,處理能力大,篩分效率高。
- 圓振動篩采用振動電機作為激振源,使用維修方便。
- 圓振動篩采用彈簧鋼編織篩網或沖孔篩板,使用壽命長,不易堵孔。
- 圓振動篩采用橡膠隔振彈簧,壽命長、噪聲小、過共振區平穩等。
圓振動篩應用
YZDS系列圓振動篩廣泛適用于冶金、礦山、煤炭、建材、化工、電力、交通、輕工等部門進行各種物料的分級。
圓振動篩結構與型號

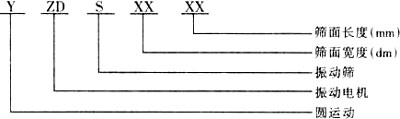

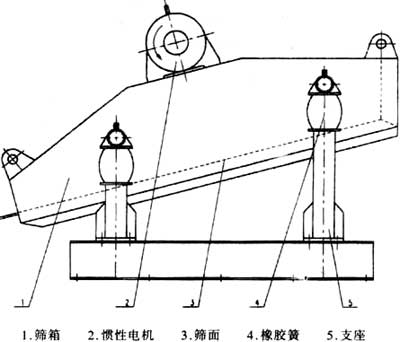

(一)型號(二)結構
工作原理:
- YZDS系列圓振動篩為單軸圓運動慣性振動篩,圓振動篩是利用慣性電機工作時,偏心塊產生的慣性力迫使篩箱產生振動,使加到篩機篩面上的物料產生拋擲運動,從而使一定粒度的物料顆粒透過篩孔,實現篩分操作。
- 由于激振器布置在篩箱重心的上方,故篩箱兩端橢圓長軸成下八字形,且給料端橢圓長軸的上端朝向排料方向,有利于給到箱機上的物料迅速散開,而排料端橢圓長軸上端逆著排料方向,減低物料運動速度,有利于難篩物料透篩,且圓弧狀的篩面又增大了篩機的有效面積,從而可以提高其處理能力。
技術參數
序號 | 規格型號 | 面積m×m | 篩也尺寸mm | 給料粒度mm | 處理能力t/h | 振動次數r/mn | 雙振幅mm | 重量kg |
1 | YZDS0510 | 0.5 | 5-25 | <100 | 5-20 | 965 | 6-8 | 250 |
2 | YZDS0515 | 0.75 | 5-25 | <100 | 8-30 | 965 | 6-8 | 375 |
3 | YZDS0520 | 1.0 | 5-25 | <100 | 10-40 | 965 | 6-8 | 500 |
4 | YZDS0715 | 1.12 | 5-25 | <100 | 15-50 | 965 | 6-8 | 560 |
5 | YZDS0720 | 1.5 | 5-25 | <100 | 16-60 | 965 | 6-8 | 750 |
6 | YZDS0725 | 1.87 | 5-25 | <100 | 18-70 | 965 | 6-8 | 935 |
7 | YZDS1020 | 2.0 | 5-50 | <150 | 20-80 | 965 | 6-8 | 1000 |
8 | YZDS1025 | 2.5 | 5-50 | <150 | 30-100 | 965 | 6-8 | 1250 |
9 | YZDS1030 | 3.0 | 5-50 | <200 | 40-150 | 965 | 6-8 | 1500 |
10 | YZDS1035 | 3.5 | 5-50 | <200 | 50-180 | 965 | 6-8 | 1750 |
11 | YZDS1220 | 2.4 | 5-50 | <150 | 30-100 | 965 | 6-8 | 1200 |
12 | YZDS1225 | 3.12 | 5-50 | <150 | 40-150 | 965 | 6-8 | 1560 |
13 | YZDS1230 | 3.75 | 5-50 | <200 | 60-200 | 965 | 6-8 | 1875 |
14 | YZDS1235 | 4.37 | 5-50 | <200 | 70-250 | 965 | 6-8 | 2185 |
