吊式圓盤給料機的簡介
圓盤給料機是一種使用廣泛的連續式容積加料設備，能均勻連續地將物料喂送到下一設備中，喂料量可以調節，可喂送粉狀、小塊狀的物料（如煤粉、粘土等），是一般磨機、烘干機的常用配套設備。
吊式圓盤給料機的工作原理
吊式圓盤給料機是由電動機直接驅動減速機構減速后，由減速輸出軸直接輸出動力，并直接驅動著圓盤作每分鐘5-55m的邊緣線速度的低速(0.7～10r/min)轉動，通過卸料刮刀把料筒和圓盤間隙中溢出≤50mm顆?；蚍蹱钗锪蟿澛湓诮o料機下面不同的輸送設備上，完成設計流程所需要的給配料作業。
吊式圓盤給料機按結構分兩大類型
- 類型一：DK敞開吊式圓盤給料機。DK敞開式吊式圓盤給料機為吊式容積式計量的給料設備。它能均勻、連續地將物料喂送到下一道工序，并且能夠承受較大的倉壓。適用于喂送各種非粘性物料，不適用于流動性好的粉狀物料。
- 類型二：DB封閉吊式圓盤給料機。DB封閉式吊式圓盤給料機為吊裝、封閉吊式結構，防塵，防灰，但調節運轉均在封閉的殼體內。DB封閉式圓盤給料機主要用于要求減少漏風或揚塵的系統，從而將環境污染減小。
技術性能參數
| 型號規格 | 設計能力 t/h | 主要技術性能 及基本參考數 | 傳 動 部 分 | 重量 t | |||
| 電 動 機 | 減 速 機 | ||||||
| 型號 | 功率 (kw) | 型號 | 速比 | ||||
| DK600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.405 |
| DK800 | 1.18-7.05 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.5 |
| Dk1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蝸輪減速機 | 52 | 0.79 |
| DK1300 | 13-27.09 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蝸輪減速機 | 54 | 1.11 |
| DK1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蝸輪減速機 | 54 | 1.98 |
| Dk1800 | 28-60 | 物料粒度≤70毫米 | Y132M2-6 | 5.5 | 蝸輪減速機 | 2.83 | |
| DB600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.6 |
| DB800 | 1.18-7.65 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.8 |
| DB1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蝸輪減速機 | 52 | 0.827 |
| DB1300 | 13-27.9 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蝸輪減速機 | 54 | 1.24 |
| DB1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蝸輪減速機 | 54 | 2.83 |

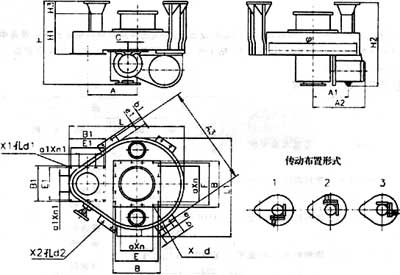

DB型外形及安裝尺寸
| 型號規格 | 設計能力 t/h | 主要技術性能 及基本參考數 | 傳 動 部 分 | 重量 t | |||
| 電 動 機 | 減 速 機 | ||||||
| 型號 | 功率 (kw) | 型號 | 速比 | ||||
| DK600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.405 |
| DK800 | 1.18-7.05 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.5 |
| Dk1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蝸輪減速機 | 52 | 0.79 |
| DK1300 | 13-27.09 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蝸輪減速機 | 54 | 1.11 |
| DK1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蝸輪減速機 | 54 | 1.98 |
| Dk1800 | 28-60 | 物料粒度≤70毫米 | Y132M2-6 | 5.5 | 蝸輪減速機 | 2.83 | |
| DB600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.6 |
| DB800 | 1.18-7.65 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.8 |
| DB1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蝸輪減速機 | 52 | 0.827 |
| DB1300 | 13-27.9 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蝸輪減速機 | 54 | 1.24 |
| DB1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蝸輪減速機 | 54 | 2.83 |
