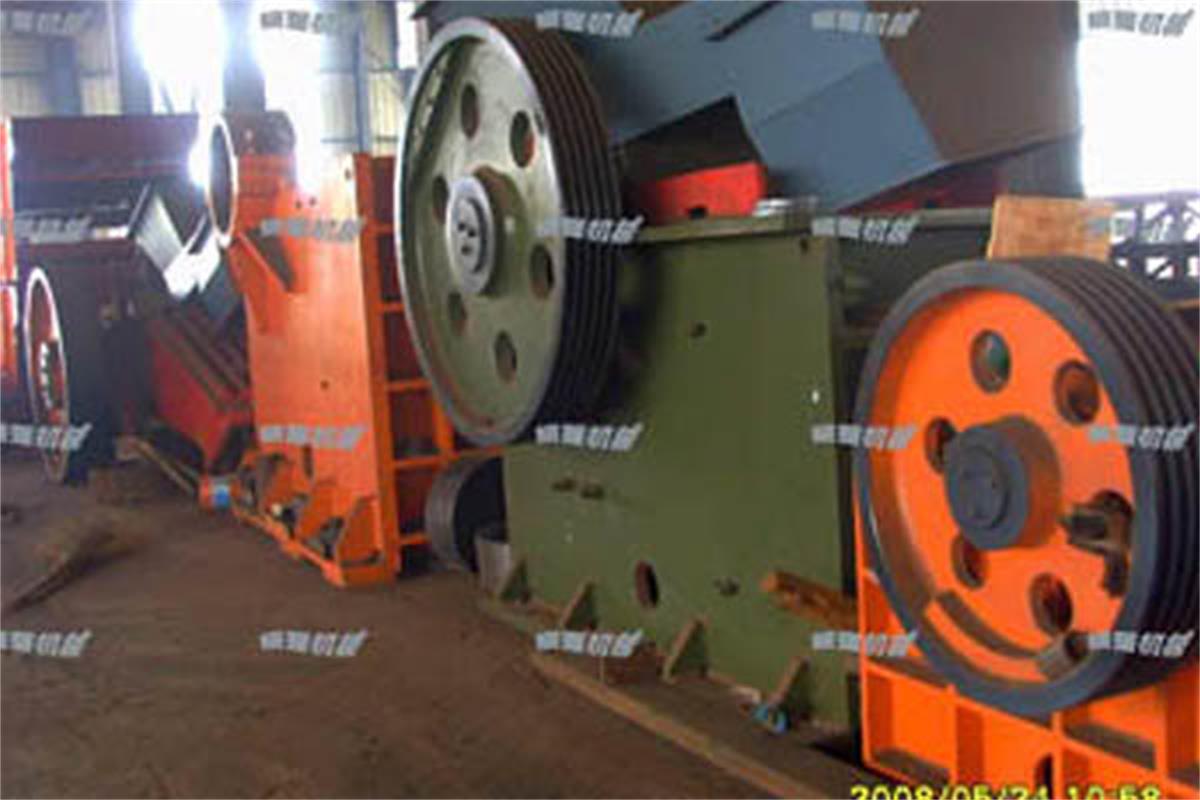

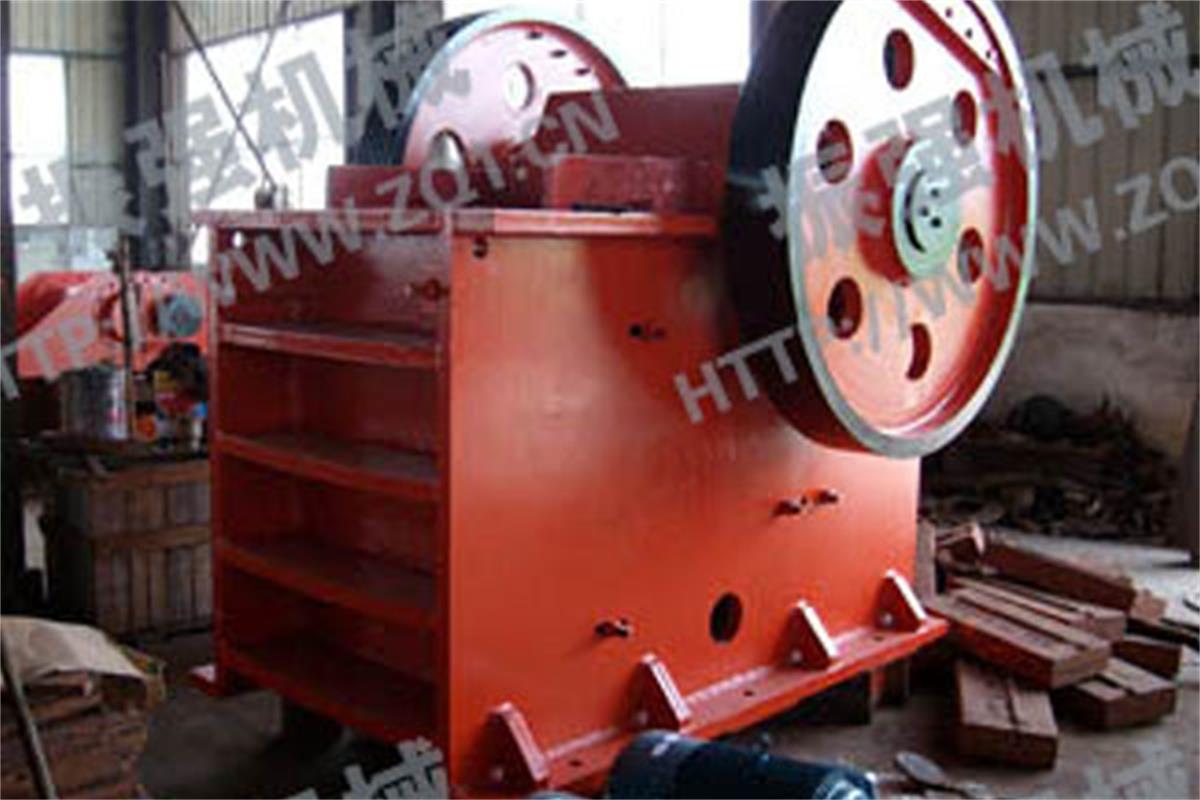

顎破的結構組成
顎破(鄂式破碎機)主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成,其中肘板還起到保險作用。
顎破的工作原理
顎破(鄂式破碎機)為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板和動顎間夾角變大,從而推動動顎板向定顎板接近,顎破是以電動機為動力,通過電動機皮帶輪,由三角帶和槽輪驅動偏心軸,使動顎按預定軌跡作往復運動,從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎,并通過下部的排料口將成品物料排出。與此同時物料被擠壓、搓、碾等多重破碎;當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下口排出,隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料,實現批量生產。
顎破特點及用途
顎破(鄂式破碎機)為大型復擺式廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業,處理粒度大,抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。
鄂式破碎機技術參數
型號 | Zui大進料粒度 mm | 排料口調整范圍 mm | 處理能力(m3/h) | 電動機功率(kW) | 重量(不包括電動機)(t) |
PE-60×100 | 45 | 3-10 | 0.2-0.6 | 1.1 | 0.116 |
PE-150×250 | 125 | 10-40 | 0.6-3 | 5.5 | 0.81 |
PE-250×400 | 210 | 20-60 | 3-13 | 15 | 2.8 |
PE-250×500Ⅰ | 210 | 20-80 | 5.7-31 | 18.5 | 3.25 |
PE-250×500Ⅱ | 210 | 20-80 | 5.7-31 | 18.5 | 3.36 |
PE-400×600 | 340 | 40-100 | 10-34 | 30 | 6.5 |
PE-430×600 | 400 | 90-140 | 35-60 | 37 | 6.5 |
PE-475×1050 | 400 | 90-140 | 37.5-81 | 55 | 11.7 |
PE-500×750 | 425 | 50-100 | 20-52 | 55 | 10.3 |
PE-600×750 | 500 | 150-200 | 50-100 | 55 | 12 |
PE-600×900 | 500 | 65-160 | 30-75 | 55-75 | 15.5 |
PE-620×900 | 500 | 95-145 | 31-70 | 55-75 | 14.3 |
PE-670×900 | 520 | 195-245 | 66-83 | 55-75 | 14.8 |
PE-750×1060 | 630 | 80-140 | 72-130 | 110 | 28 |
PE-800×1060 | 640 | 100-200 | 85-143 | 110 | 30 |
PE-870×1060 | 660 | 200-260 | 181-210 | 110 | 30.5 |
PE-900×1060 | 685 | 230-290 | 100-250 | 110 | 31 |
PE-900×1200 | 750 | 95-165 | 87-164 | 110 | 50 |
PE-1000×1200 | 850 | 195-265 | 197-214 | 110 | 51 |
PE-1200×1500 | 1020 | 150-300 | 250-500 | 160 | 100.9 |
